webRTC学习笔记

前言

在网络上传输数据，最原始的方式就是C-S通信。CS模式固然可靠，适合绝大部分场景。但是对于音视频尤其是及时音视频来说，CS模式需要服务器做中转延迟过高，而且服务器也没必要知道传输的数据流不需要承载这个负荷。

所以需要点对点直连，即p2p通信，直接连接收发双方。既然是通信，收发双方就需要知道对方的地址。通常来说二者通过ICE来交换地址。本机对外的IP如何获取？有以下几种方式：

1. 在局域网里，大家的对外的IP都是本机读到的IP，可以方便的分享出去。
2. 但是大多数设备都是不知道自己在互联网上的地址的，因为有NAT的存在，本机设备的IP地址被映射到公网的IP。设备需要使用STUN获取自己映射后的唯一地址。
3. 尽管可以通过STUN获得公网地址，但是NAT是有4种类型的。特别的，对称NAT每次会根据本机IP、目标IP和目标端口生成一个公网IP和端口，因此外界无法确定本机设备的唯一地址。在这种情况下只能通过中继传输数据即TURN。

实现以上二者知道对方地址的过程叫做ICE。ICE是一种方法而不是协议，ICE通过STUN或TURN收集双方信息，然后进行交换。收集信息的过程可能比较崎岖，但ICE的最终目的就是让二者能够通信。在获取通信方式的以上3种方法里，ICE会根据优先级1>2>3向双方提供信息，其中3就类似于类似于传统CS模式所以优先级最低。

以上获取对方IP地址进行连接只是第一步，接下来需要传输媒体信息（SDP），传输媒体信息使用SRTP和RTCP，当然传输媒体信息前需要进行SDP协商以确认音视频信息。

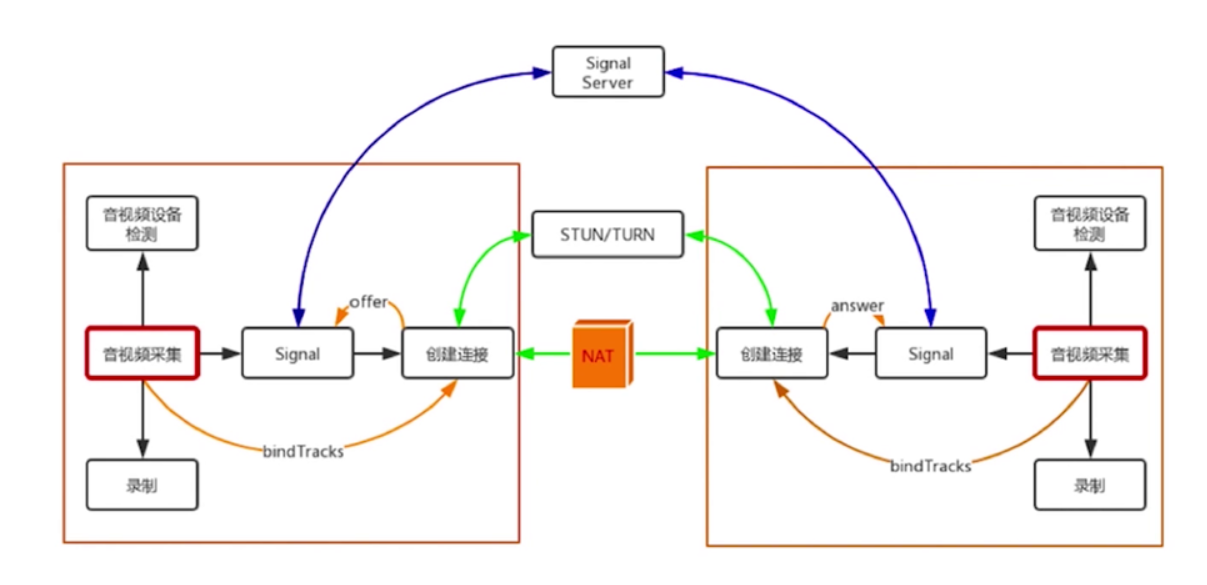

大致流程如下

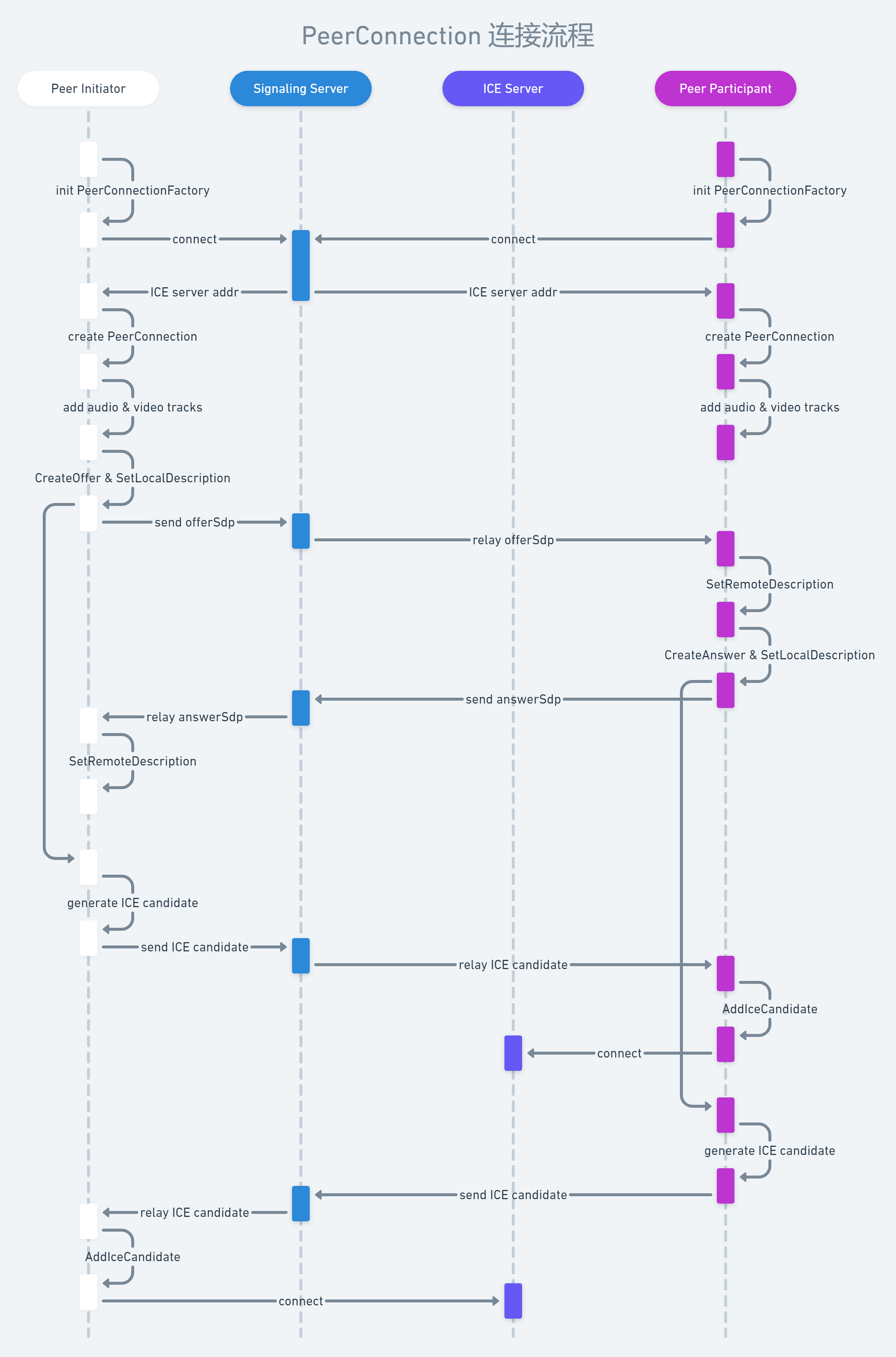

详细流程如下

ICE

交互式连接建立（Interactive Connectivity Establishment）

ICE做什么

1. 收集Candidate信息
2. 对Candidate Pair排序（用哪种效果最好，本地网用Host，然后外网是反射进行，最后是中继）
3. 联通性检查，发送侦测包

ICE candidate

candidate是一个[协议-IP-端口-类型]四元组，例如

UDP-192.168.1.1-12123-host

candidate类型有：

• 主机Host：本机，收集时本机所有IP和指定端口
• 反射Reflexive：NAT映射后的，收集时Host向STUN服务器发送消息，然后获得本机的外网地址
• 中继Relay：NAT穿越不通过时，收集时向TURN服务器发送，获得响应，中继Candidate要中转一次类似于传统的CS模式，速度最慢。

RTP和RTCP

RTP

即时传输协议（Real-time Transport Protocol或简写RTP），是一个建立在UDP上的应用层协议。

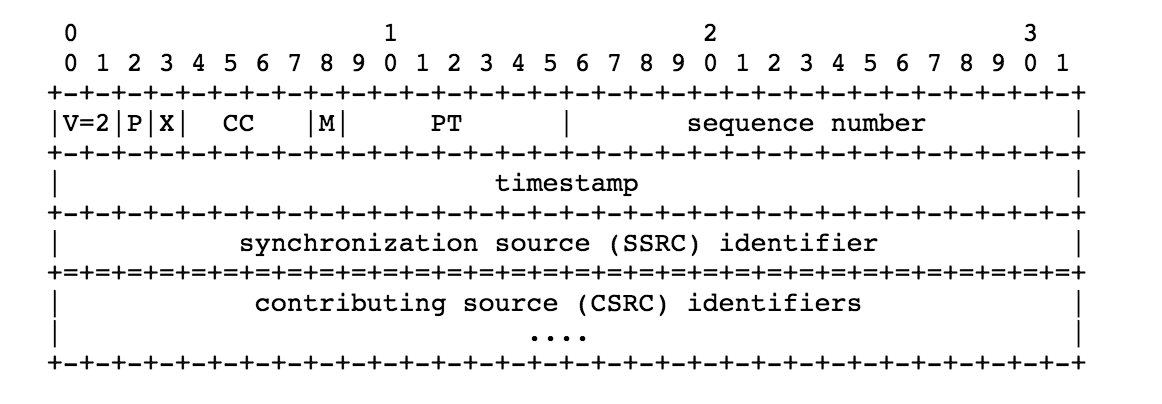

其头部如下：

其中，Timestamp和SSRC字段比较重要，Timestamp标志了这一帧的事件，用于一帧由多个包组成时的同步，SSRC标志了唯一源。

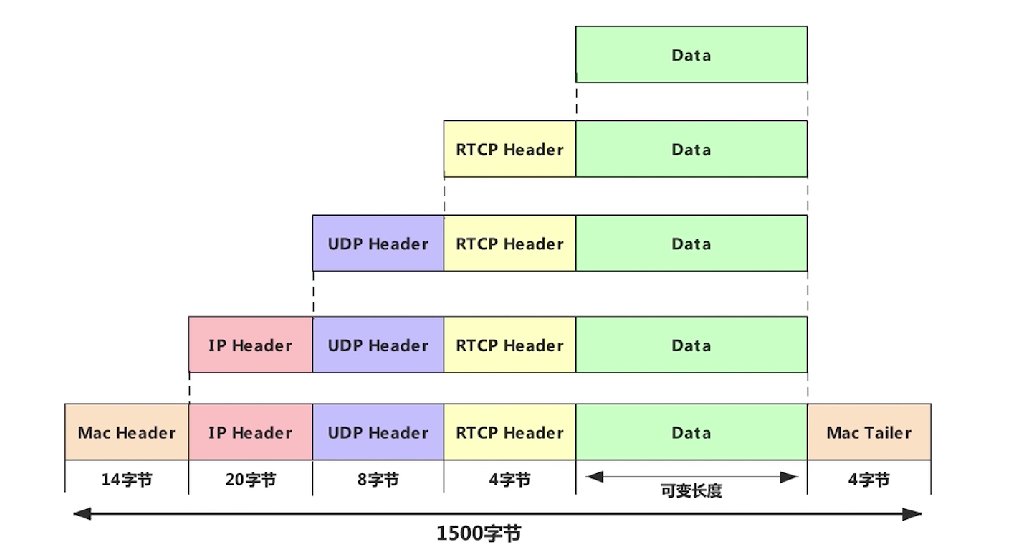

RTCP

实时传输控制协议（Real-time Transport Control Protocol或RTP Control Protocol或简写RTCP）是实时传输协议（RTP）的一个姐妹协议。RTCP并不传输媒体数据，只是用来传输统计数据。

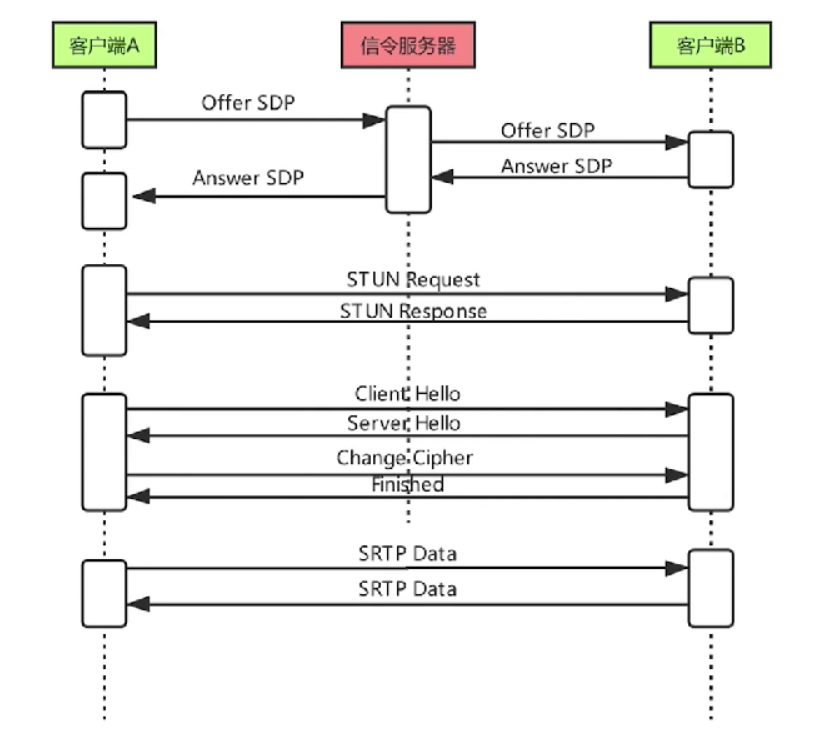

SRTP和SRTCP

安全实时传输协议（Secure Real-time Transport Protocol），是建立在DTLS上的RTP。

DTLS：

Data Transport Layer Security。UDP的TLS。

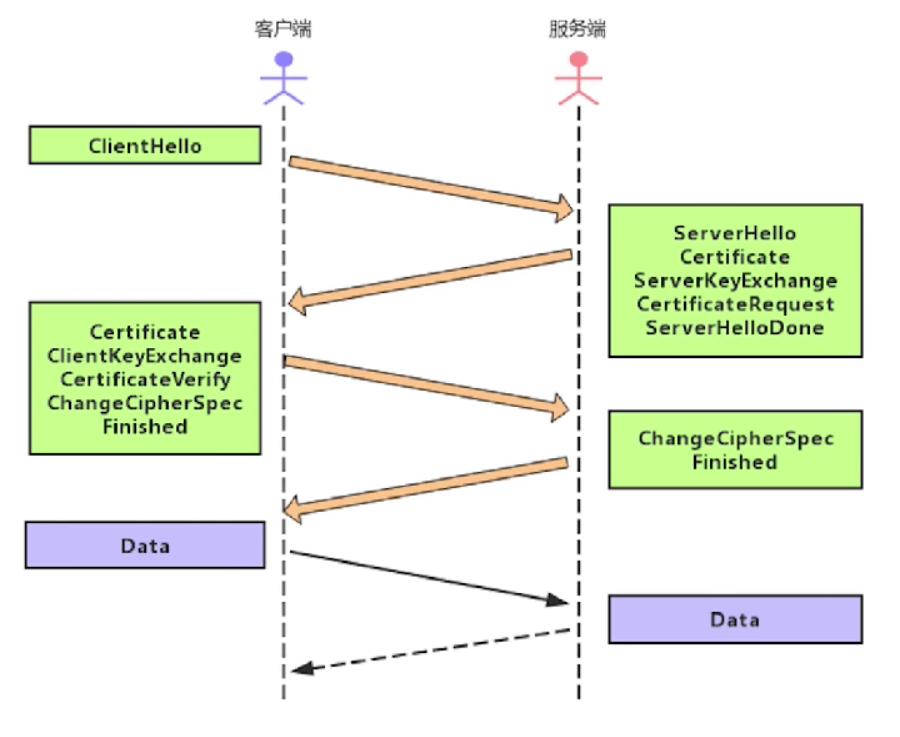

四次握手：hello->hello resp+认证信息->解析认证信息+加密套件->按照加密套件发送信息

DTLS要解决的问题：

• 通过DTLS交换加密算法，交换密钥。

• 通过SRTP进行媒体数据交换。

SRTP：

SRTP解决的问题：

• 保证数据安全
• 保证数据完整性

SRTP就是把RTP的payload进行加密。

STUN和TURN

什么是STUN

Session Traversal Utilities for NAT，它允许位于NAT（或多重NAT）后的客户端找出自己的公网地址。 这些信息被用来在两个同时处于NAT路由器之后的主机之间建立UDP通信。RTP协议是使用UDP分组在Internet上传输音频和/或视频数据的。 不幸的是，由于通信的两个末端往往位于NAT之后，因此用传统的方法是无法建立连接的。 这也就是STUN发挥作用的地方。STUN是一个建立在UDP上的应用层协议。

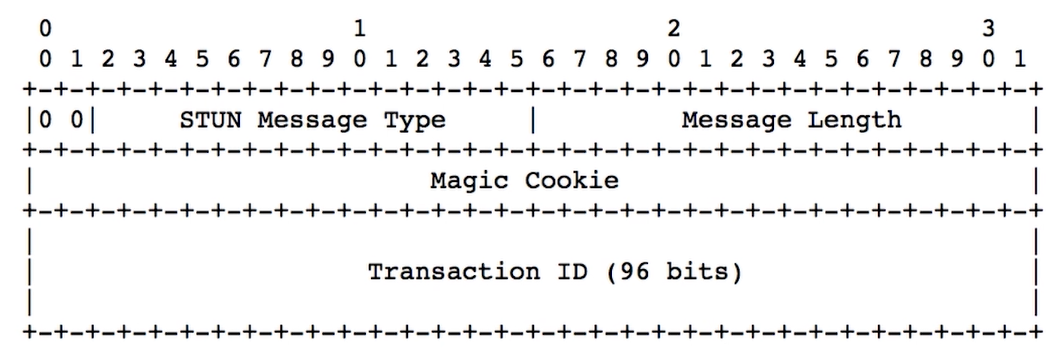

20字节头部+0个及其以上个Attribute。每个属性是一个TLV编码。

什么是TURN

TURN（全名Traversal Using Relay NAT），当NAT无法穿越时需要一个中转服务器，成为TURN服务器。

为什么要用STUN

通过STUN信息交换确认客户端身份。而不是P2P通信时获取外网地址

STUN定义的NAT类型

1. Full Cone NAT 完全锥型NAT

   本机IP和Port映射到公网IP和Port

2. Address Restricted Cone NAT 地址限制型NAT

   类似1，但是本机先向外网某个IP发过信息，这个IP才能发过来包，外网端口没有限制

3. Port Restricted Cone NAT 端口限制型NAT

   比2更进一步，本机先向外网某个IP的某个Port发过信息，这个IP的这个Port才能发过来包，该IP的其他Port不能

4. Symmetric NAT 对称NAT

   和3类似，但是向不同外网IP地址或不同Port发信息时，NAT映射的IP和Port都不一样。3至少能够让一个内网IP与外网IP绑定。而4完全的动态IP再也找不到互联网上的固定地址。

STUN工作原理

SDP协商

Session Description Protocol，信息格式的描述标准类似于json。本机音视频和解码信息，通过信令服务器发送，让双方知晓。

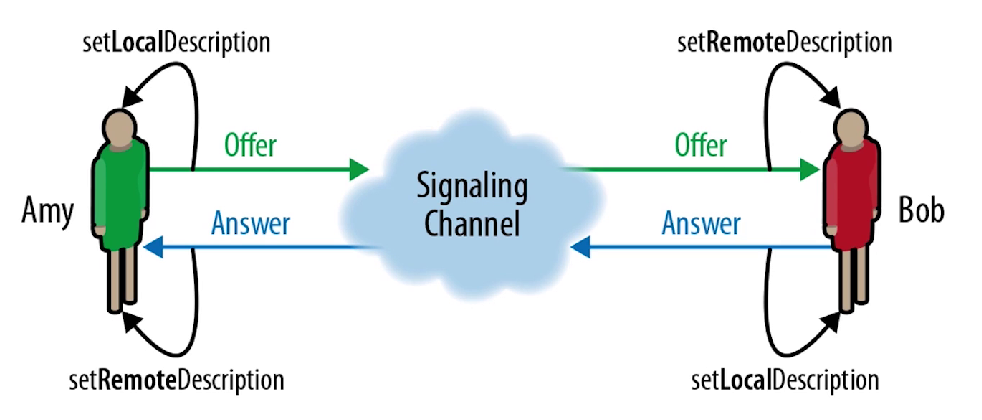

SDP协商过程：

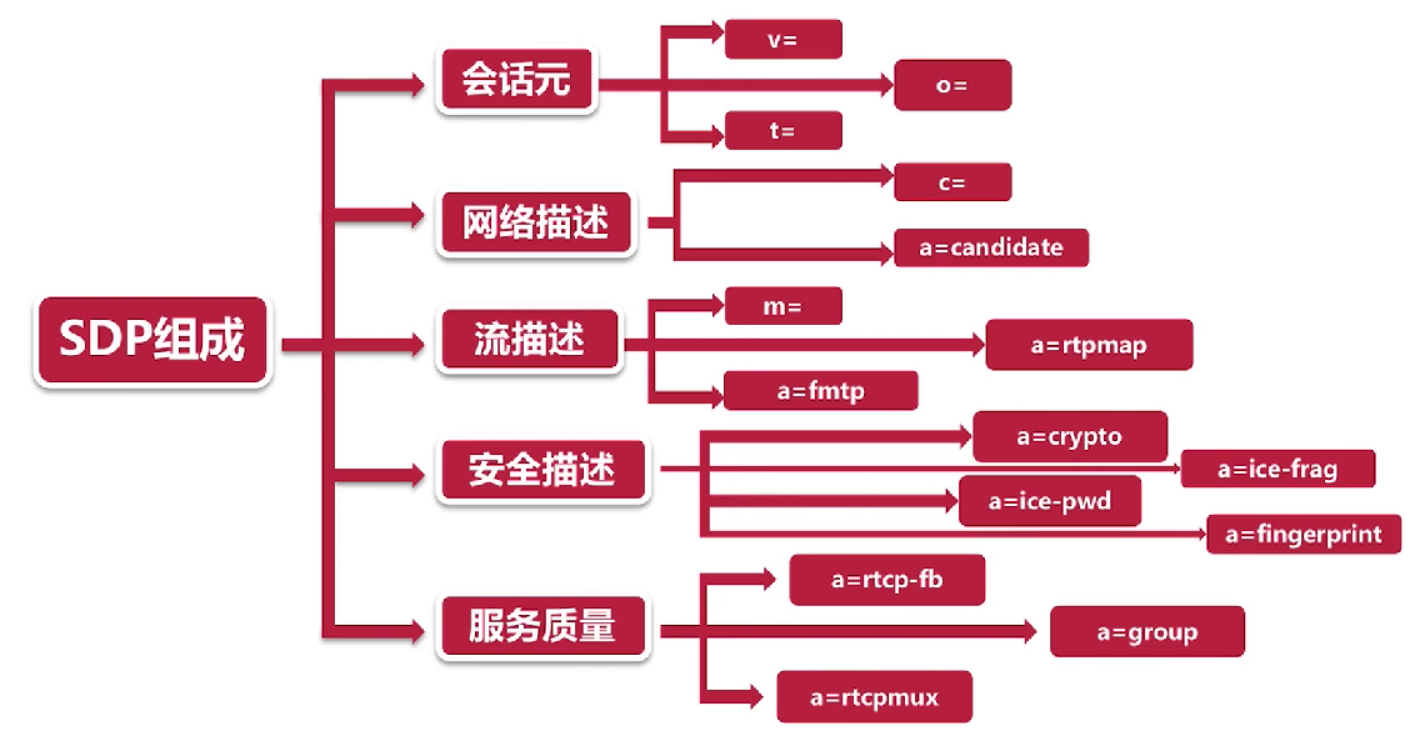

webRTC SDP组成：

多人音视频架构

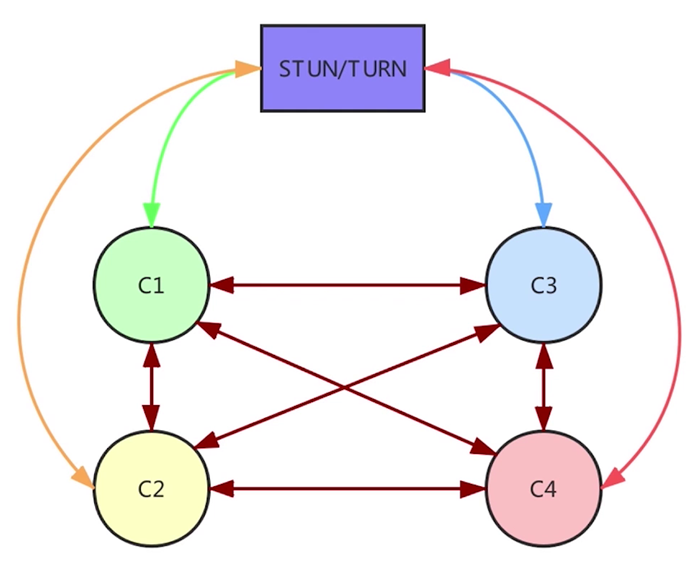

Mesh

互相1对1，但是人数多的时候对网络要求很大。

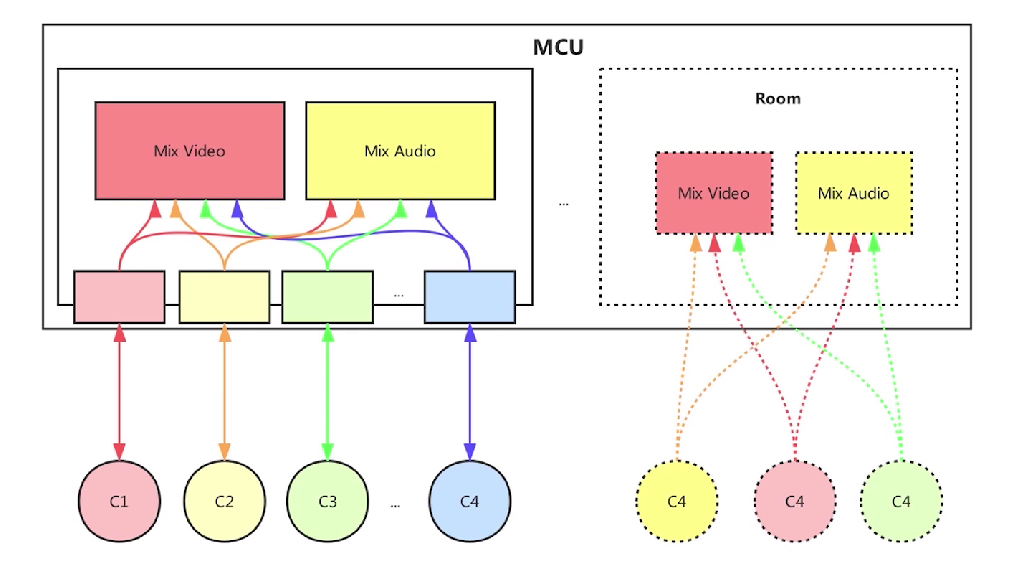

Multipoint Conferencing Unit

节省带宽，混和视频信号对CPU消耗严重。相当于实时剪辑视频。

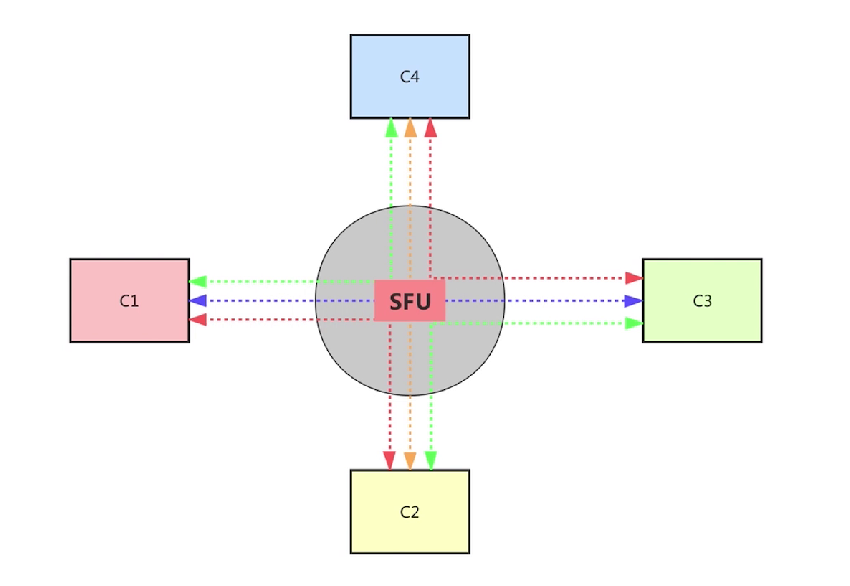

Selective Forwarding Unit

服务端直接转发流。对带宽要求高。

为了降低对带宽的要求，可以：

1. 直接降低码流，降低分辨率
2. SVC，分层（核心层拓展层边缘层）一层比一层清晰、
