IP spoofing 在Windows上的实践

什么是IP spoofing？

通常情况下，在网络上发包，程序员只需要考虑应用层数据和选择传输层协议，网络层及更底层的数据由操作系统填充。但是在某些情况下（善意的或恶意的），程序员想要手动改变在发送层的srcIP，这种手动改变IP头的srcIP的行为称为IP欺骗（IP spoofing）。

遇到的问题

现在需要测试某软件网络包解析性能，需要模拟发出具有不同源IP和负载数据的UDP包，不同负载数据很容易做到，但是改变源IP则不简单。为了高性能以及方便的使用，需要这个程序使用C++编写并可以原生跑在Windows系统上。

对于这种定制化需求，我们很容易想到使用socket编程，也就是使用raw socket。

在通常情况下，创建socket和发送数据使用Winsock2.h里的这些函数：

SOCKET sock = socket(AF_INET, type, protocol);
sendto(sock, buff, sizeof(buff),flag, addr, sizeof(addr));

其中type和protocol为对应关系如下：

于是想到不指定socket类型和协议，即使用raw socket，这时type为SOCK_RAW对应的protocol为IPPROTO_RAW（当protocol为IPPROTO_RAW时，意味着系统将不自动添加IP头到数据段里），然后自己构造一个IP/UDP包放到buff里，再调用send函数发出。

实现的关键函数如下：

//创建raw socket
SOCKET sock = WSASocket(AF_INET, SOCK_RAW, IPPROTO_RAW, NULL, 0, WSA_FLAG_OVERLAPPED);
//设置IP_HDRINCL，拒绝系统自动添加IP头
setsockopt(sock, IPPROTO_IP, IP_HDRINCL, (char*)& flag, sizeof(flag));
//按照IP UDP填充buff，此处省略
//发送
sendto(sock, sendBuf, sizeof(ipHeader) + sizeof(tcpHeader));

虽然以上代码可以在非server版的Windows上运行，且不会报任何错误，但是在任务管理器的网络一栏发送速率表现为0，并且Wireshark抓取不到任何包，只有高的CPU占用率。如果发送成功，应该会显示有较大的流量通过。

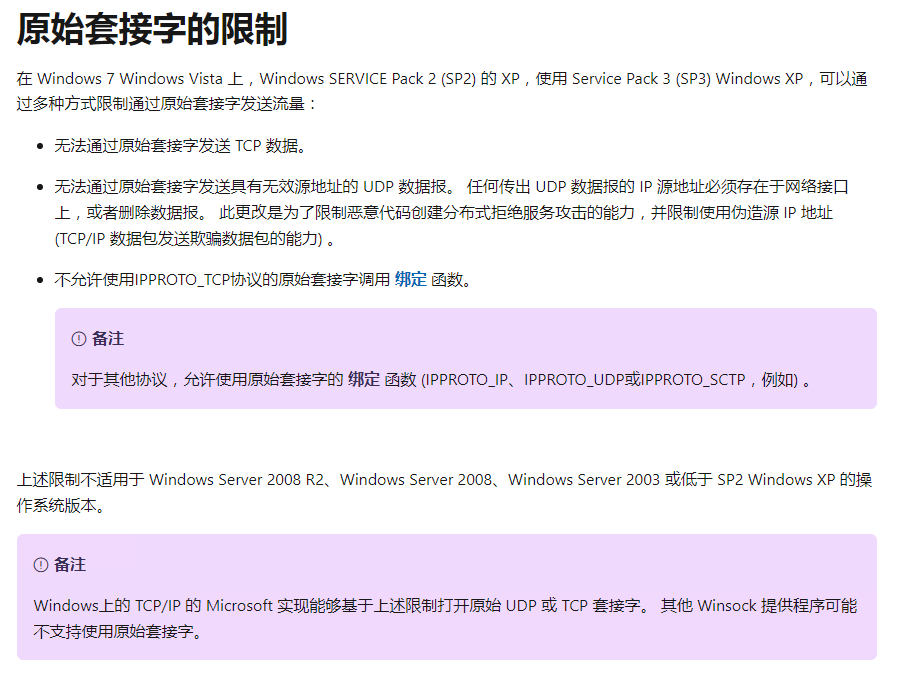

原因微软为了安全原因进行了限制，具体见下图官网

表达的意思就是只有Windows Server可以使用raw发送自定义IP的包，普通版的Windows不能发自定义IP的包。可以看到Windows只有古早版本（Windows XP SP2之前)和server可以自由的使用raw socket。

那么怎样才能实现我们的需求呢，大概有以下几种方式：

1. 修改系统内某个文件或注册表，破解掉限制
2. 使用Cwinpcap库，使用winpcap需要从数据链路层开始构造数据包，而raw socket只需从网络层开始
3. 使用Windows server版
4. 使用其他语言和库，其他语言或许也有类似winpcap的库
5. 在Linux上运行，Linux使用UNIX socket，具有完全的socket使用权限

这里先说结论：

实现方法

在Windows Server 2016上运行

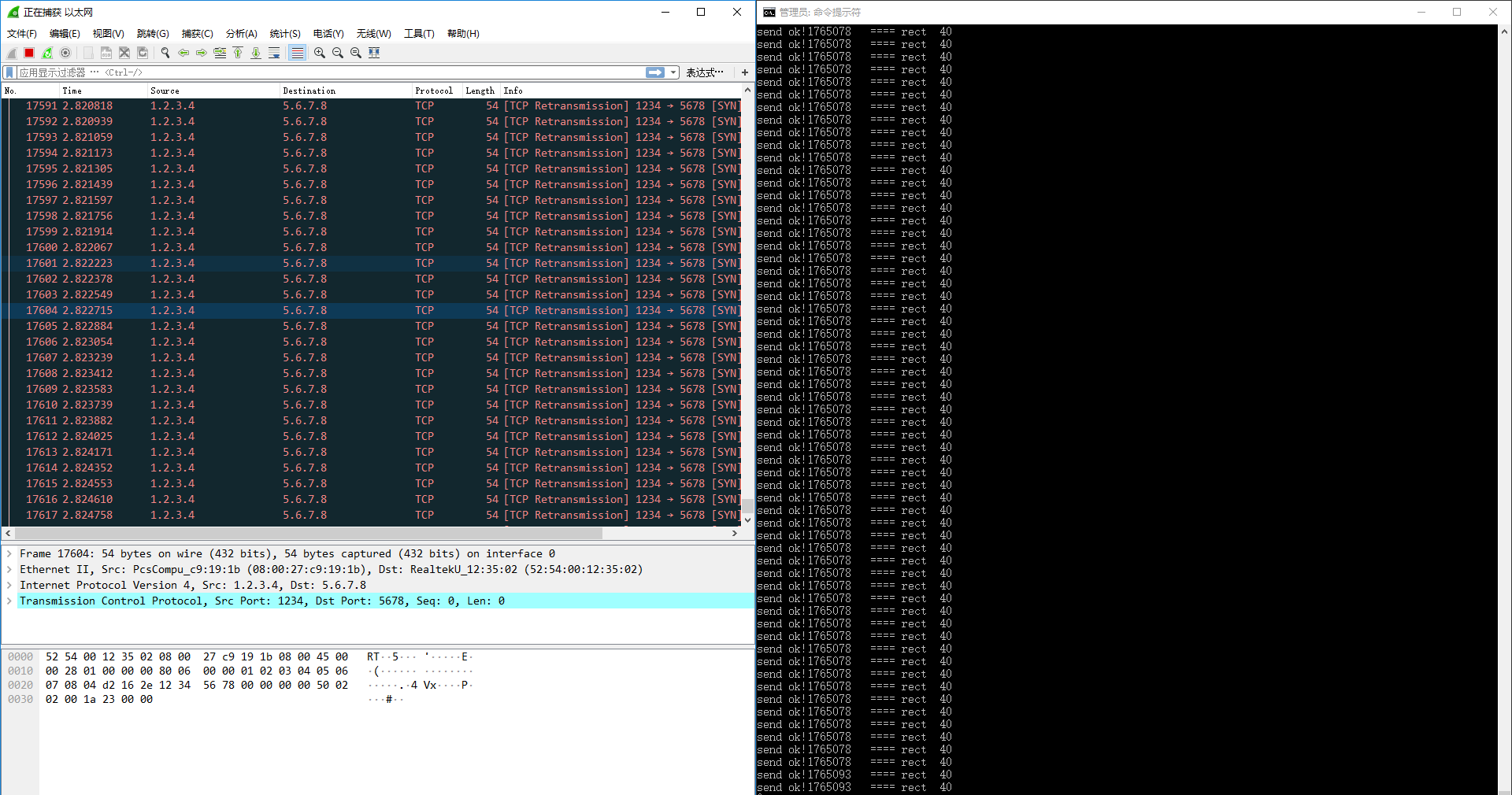

这里使用虚拟机，把本机Windows 10之前可以跑但是抓不到包的程序直接拷贝到装了Windows Server 2016虚拟机上，运行后可以抓到包。

小插曲

相同程序运行在没有装Visual Studio 2019版本及以上时Windows Server系统会报错：找不到vcruntime140.dll，这时需要把编译程序的机器上的“C:\Windows\System32”和“C:\Windows\SysWOW64“里的vcruntime140.dll复制到运行机器对应的目录里，然后在命令行里运行 regsvr32 vcruntime140.dll 即可解决。

在Linux上运行

Linux系统上具有完全的Socket控制权，可以通过raw socket直接发送数据包。

在Windows10上运行

在Windows上通过pcap.h实现。

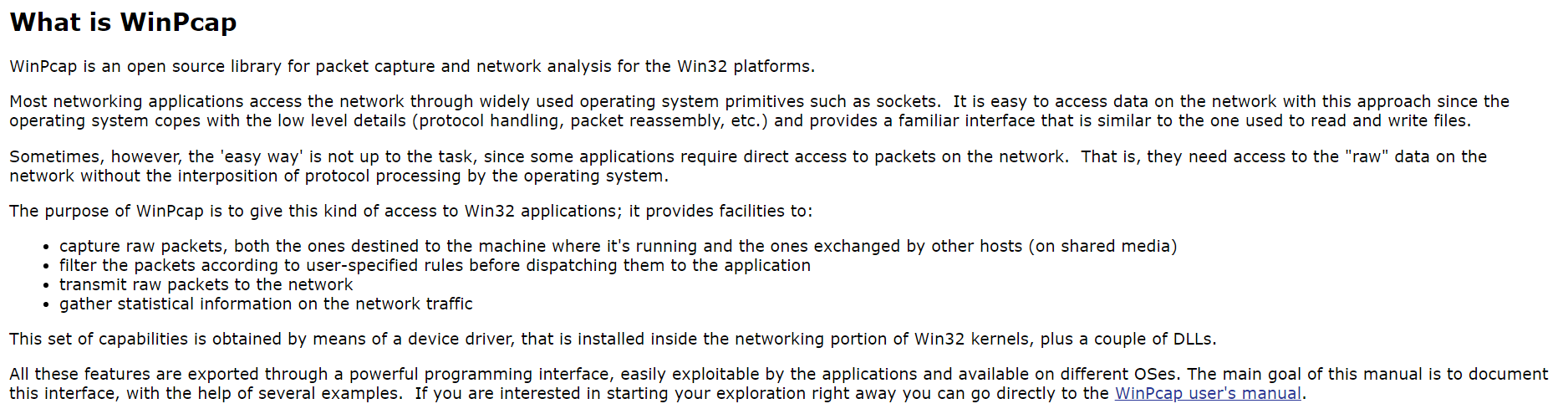

什么是WinPcap？

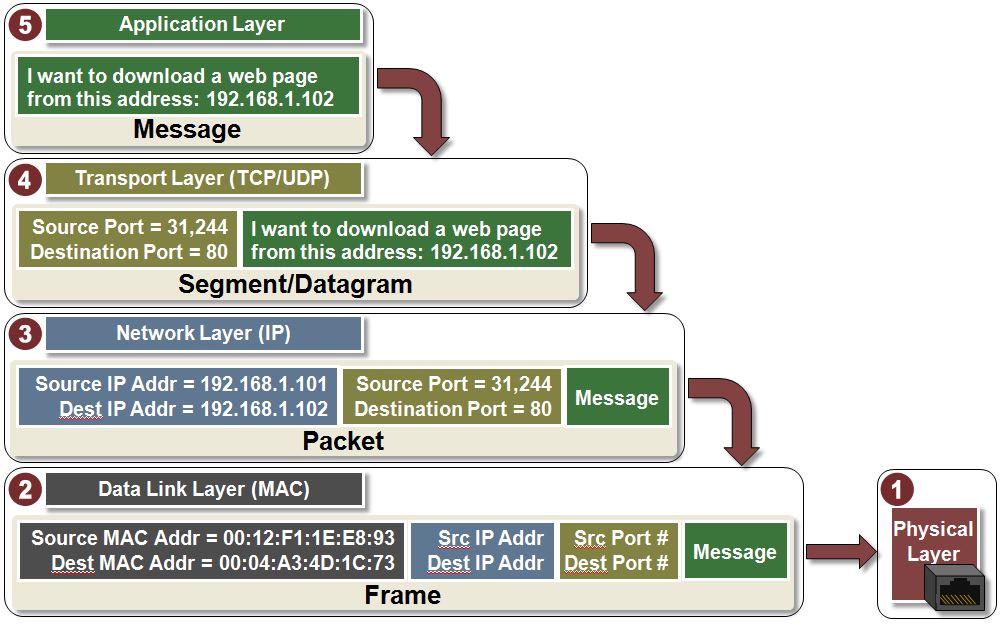

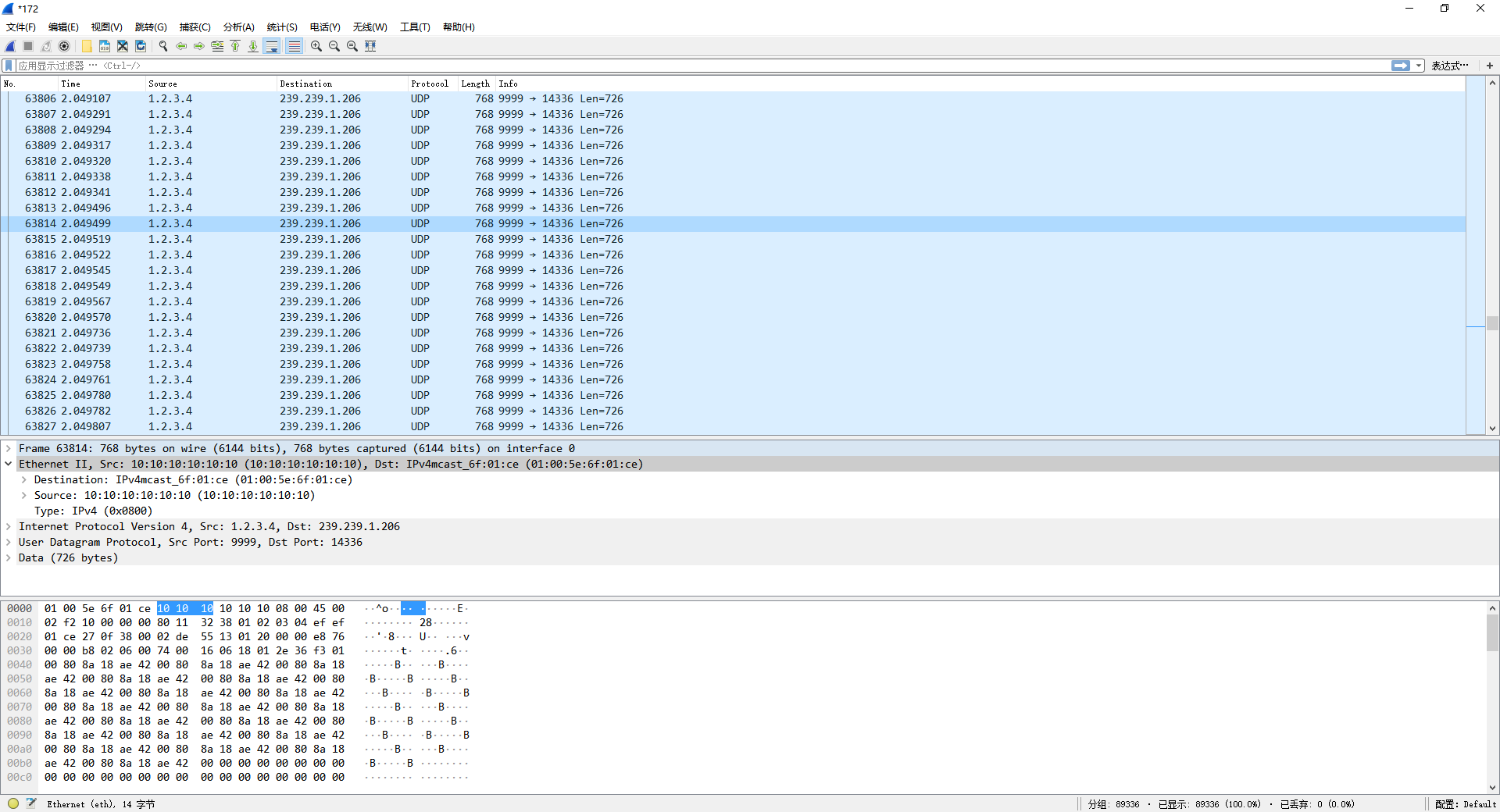

具体操作流程就是下载winpcap库的dll和头文件，然后在项目里包含这两个文件，winpcap官网有完整的文档可以参考，此处不再赘述。通过构造以太网帧头、IP头、UDP头最后通过win pcap发送包，最后在本机Windows10系统上跑，结果如下：

小知识

大名鼎鼎的Wireshark也使用的是Winpcap库，在安装Wireshark时通常会一并安装Winpcap。

后记

为什么通过winpcap可以在Win10上自由的使用Socket？和系统的Winsock.h有何区别？

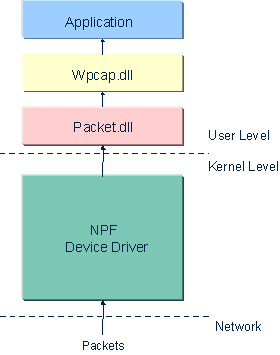

根据官网文档WinPcap: WinPcap internals

可以知道：实际上winpcap库实现了一个网卡驱动程序，相当于绕过了系统本身的驱动，直接去操控网卡的收发。

可以通过winpcap发送组播包/其他包吗？

在文档中有这样一段话：

WinPcap receives and sends the packets independently from the host protocols, like TCP-IP. This means that it isn’t able to block, filter or manipulate the traffic generated by other programs on the same machine: it simply “sniffs” the packets that transit on the wire. Therefore, it does not provide the appropriate support for applications like traffic shapers, QoS schedulers and personal firewalls.

说明winpcap并不会适配任何协议的内容，换言之，它只是个无情的传输机器，不考虑发送的是什么数据流。对于TCP，不考虑拥塞、分包、ACK…，同样的也不管发送的目的IP。但是互联网的规则还是要遵守的，比如MAC地址，一般情况下是目的MAC地址写本地网关就好，不要变太多，不然会对交换机的性能有影响。

特别的，对于组播地址，目的MAC是根据一定的规则确定的，否则组播网络无法接收数据。

在Win10上通过winpcap发包的性能如何？

在本机Windows10、i5-8500、16GB RAM、1Gbps网卡上使用winpcap的pcap_sendpacket函数连续发送大小为700Bytes的UDP包，网卡发送速率为140-150Mbps。测试程序CPU占用10-20。同时运行7个测试程序可以跑满网卡传输速率（1Gbps)。

性能瓶颈在于CPU和网卡性能以及程序的发包数量。CPU和网卡性能越高，单位时间内发包数量越少，最大发送速率越大。总的来说就是减小写入网卡时的中断时间。优化方法是可以换更高性能的电脑，或者可以使用winpcap的发送队列函数pcap_sendqueue_transmit，一次性写入很多包然后合并发送。因为pcap_sendpacket使用简单且性能已经满足需求，发送队列功能未测试。
